【本期话题】
外形检测与重量检测的 8 大避坑要点
本期技术负责人：黄杰锐
在自动化立体仓库的方案设计中，有这样两个环节常常被一笔带过，却在项目上线后被反复打补丁——它们就是外形检测与重量检测。

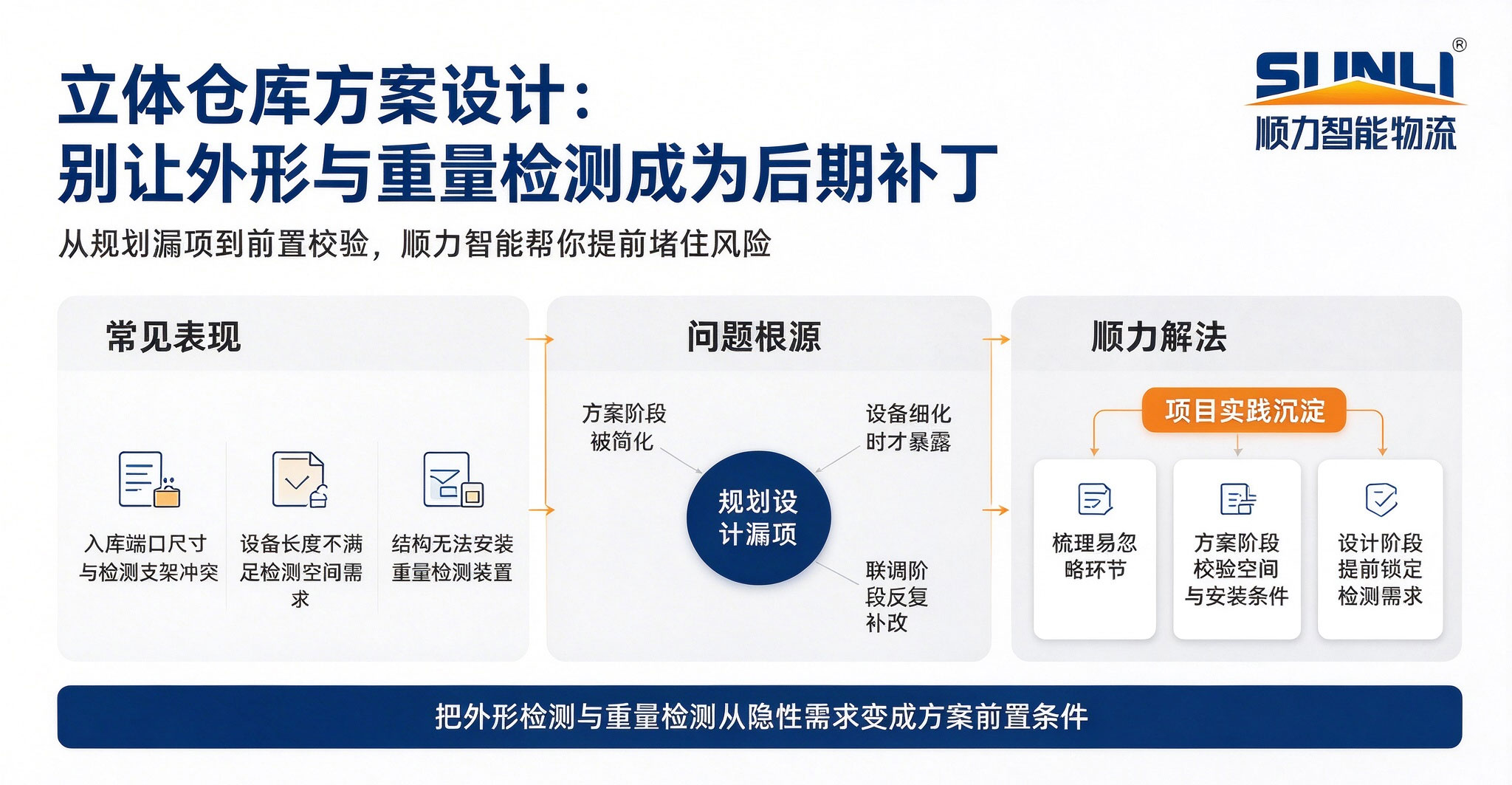

不少项目都存在这样的情况：方案阶段，平面布局与设备清单中均已体现外形检测及重量检测，售前规划认为方案成熟，客户认为符合需求，双方顺利达成一致。而进入设备细化设计及进场联调阶段后，问题便逐渐暴露。
常见表现包括：入库端口尺寸与检测支架冲突、方案设计中的设备长度不满足检测所需的空间需求、设备结构上无法安装重量检测装置等，只能依靠细化设计反复调整来弥补。究其根源，都出在外形检测与重量检测这两项内容的规划设计漏项上。
顺力智能结合多年项目实践，将这些问题系统梳理，逐一说明哪些环节容易被忽略，以及如何在方案或设计阶段提前将其堵住。

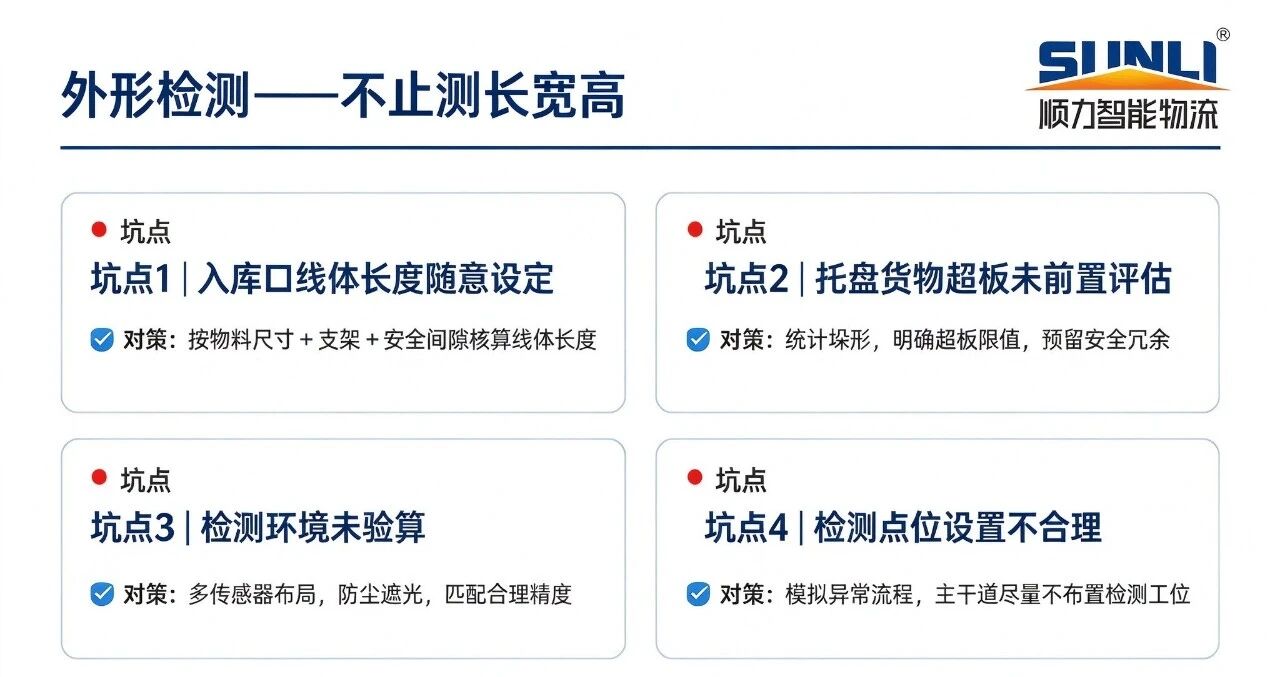

外形检测--
不是“测个长宽高”那么简单
坑点一：随意确定入库口端设备长度
方案设计过程中，受制于场地空间、库位数、尺寸预留需求或套用既有设备模块等原因，出入库口线体常被设计得过短，忽略了托盘单元及上货位置尺寸、外形检测支架安装尺寸以及安 全间隙的预留，导致项目细化设计阶段在检测功能、机械结构、电气光电检测、流程动作与控制程序等方面被迫妥协或取舍。
因此，出入库口线体长度的设定，应先与甲方充分沟通，掌握其搬运存储单元（托盘物料）的外形尺寸特性，据此完成外形检测支架的安装尺寸设定，同时结合产品特性预留上货安 全空间，再综合界定入库口设备的长度。
入库口设备长度 = 单元托盘物料输送方向长度 + 垛形偏差尺寸 + 放货与支架的安 全间隙 + 支架安装尺寸 + 设备末端光电检测停止安 全距离
坑点二：单元托盘货物超板情况未正确引导
面对种类繁多的单元产品货物，企业往往从成本控制及容器利用率较大化的角度确定码垛方式，“超板”（货物超出托盘或载具尺寸）与超高码垛的情况普遍存在。如果前期未充分了解、分析单元货物的尺寸与垛形并给出合理的引导或建议，问题便会遗留到细化设计乃至现场调试阶段，届时将是一个反复修改、局部妥协的漫长过程。
对此，顺力智能建议：
①结合案例向客户说明超板的影响及其可能引发的问题，拓展沟通深度。超板带来的问题主要有：
频繁引发外形检测系统、机械设备报警，影响作业效率；
超板货物达到一定高度时，高空作业带来一定的安 全隐患；
超板货物一旦与在线设备发生刮蹭，轻则货物损坏，重则引起设备损坏，货物跌落可能造成重大安 全事故。
②前期调研阶段，对企业的货物包装形态进行拍照、测量、统计与分析，给出超板允许的范围值，对超板且不可控的单元情况进行反馈沟通，杜绝技术妥协或对此忽略；
③在无法避免超板的情况下，先组织机械、电气专业在设备设计尺寸上预留足够的安 全冗余，综合评估后给出相应对策并做好技术攻关。
坑点三：测量环境未做验算
激光检测与视觉检测在测试环境中精度很高，但到了现场，反光不锈钢箱、拉伸膜、油污、粉尘等都可能导致检测不稳定；货物倾斜、输送跑偏、突出件遮挡等情况也会形成检测盲区。
对策包括：采用多传感器、多角度部署以弥补盲区；为镜头加装遮光罩并配置自清洁；在测量段前后预留直线段，待货物姿态稳定后再进行测量。此外，分辨率与检测精度应与实际需求相匹配，不宜盲目追求过高指标。
坑点四：外形检测位置未结合流程合理设定
受各类因素影响，方案设计可能忽略外形检测布局位置的合理性，实际运行过程中可能出现检测异常。一旦细化设计未识别出风险而按方案下单生产，在现场调试的实物测试环节便可能出现检测异常或与设备干涉，甚至引发设备与货物碰撞。
因此，必须在方案阶段模拟各类异常工况下的流程，明确异常单元货物的流向及其处理方案。空间允许的情况下，外形检测不宜布置在输送设备输送的主干道上，以免发生异常时造成大面积设备拥堵。
同时应综合评估客户单元货物的尺寸，若超出设计空间预留尺寸，则相应调整外形检测支架的尺寸设计，或从设计流程上考虑设置反向流程、反向设定异常排出处理口；对于尺寸异常轻微的单元托盘货物，可继续向前输送至设定的异常排出口。

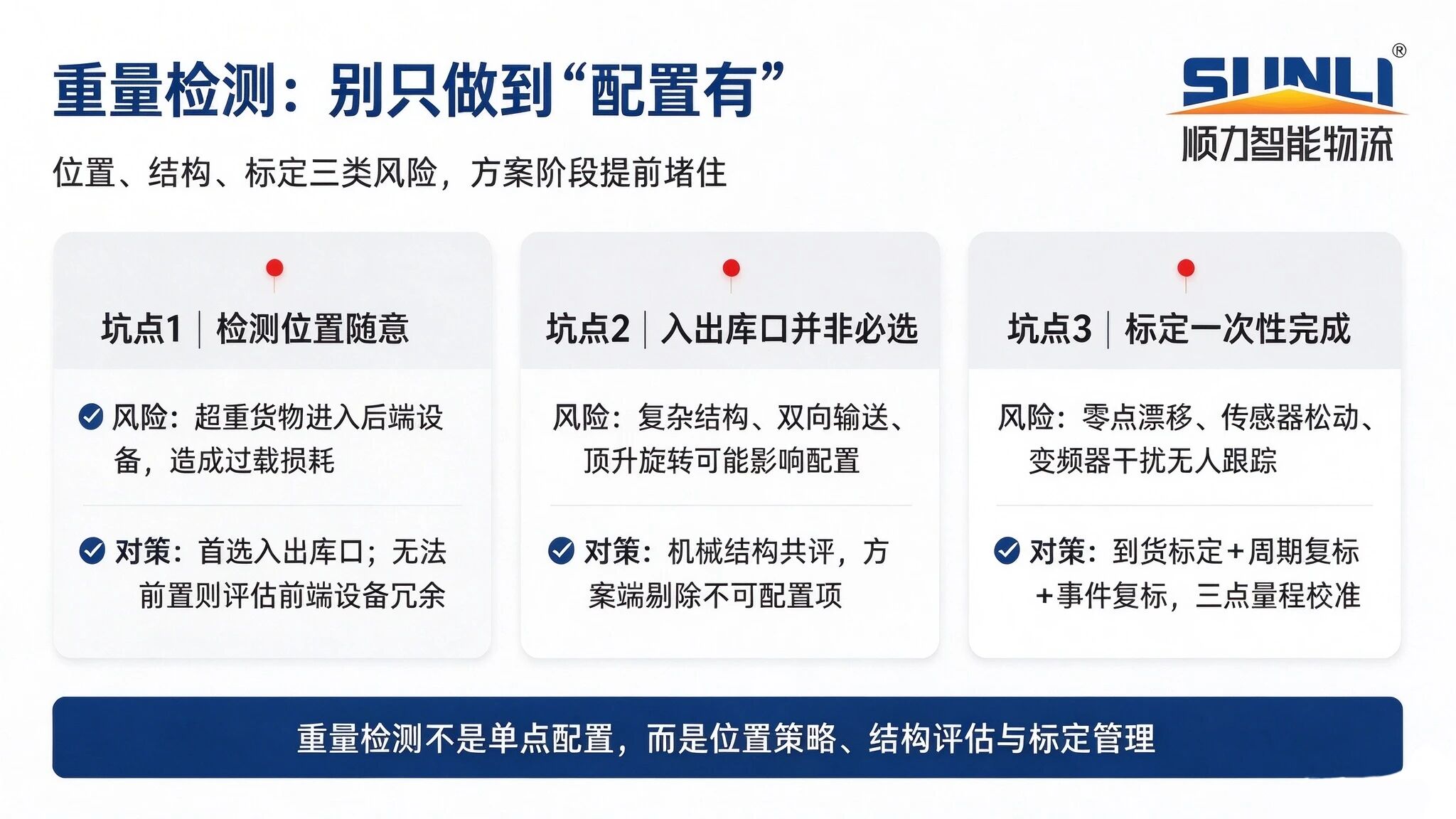

重点检测--不是“配置有”就完事
坑点一：重量检测设置位置随意
方案规划中随意将重量检测配置在输送设备上，是典型的“配置有即可”思维。当货物超重而重量检测布置位置靠后时，其前方的输送设备可能运行于过载或接近过载状态；此类情况频繁出现，会对设备造成不可逆的损坏。
重量检测位置首 选入出库口，以便从第 一个物料位置即完成重量检测判断，尽可能减少后续动作；如检测到重量异常，直接由系统报警反馈，交作业人员干预处理。
若受前端设备布局及设备结构特性限制确实无法配置，则需与客户沟通确认单元货物可能超出重量的范围值，并综合评估，在重量检测之前设备的选型上考虑设计冗余。
坑点二：入出库口是首 选配置对象，而非指定配置对象
入出库口作为重量检测的首 选配置设计对象，但并非指定配置对象。当入出库口的输送设备结构相对复杂且受到尺寸约束时，可能存在无法配置重量检测的情况。
当入库口设备功能相对复杂（例如设备需双向输送并带顶升旋转相关结构，设备结构重心需依靠结构与地面连接来保证等情况），应与机械结构设计共同评估，给出相应建议、策略或机械结构选型预案，从而在方案端就剔除掉此类问题。
坑点三：标定做成一次性，未与客户做技术交底
若仅在安装阶段完成一次标定，此后未与客户做技术交底、提醒标定复核，零点漂移、传感器松动、变频器干扰等问题便无人跟踪管理。设备长时间在超过额定负载的工况下运行，可能造成不同程度的损坏风险。
建议建立三层标定制度：到货标定、周期复标（日/周/月）、事件复标（震动、移位、更换传感器、异常飘点触发）。称重应采用检定砝码做 20%、50%、80% 量程三点标定。
结语
在技术描述或方案 PPT 上，外形检测与重量检测往往只是一句“配外形及重量检测”；但在实际应用场景中，它们却是整个自动化项目可靠运行的“守门员”，共同构成项目上线后的第 一道防线。上述坑点多数并非“技术做不到”，而是“方案阶段没考虑全”——顺力智能建议把隐患识别并闭环在图纸阶段，多一次现场调研、多一套标定复核，就能换来现场少一次返工、少一处停机。
