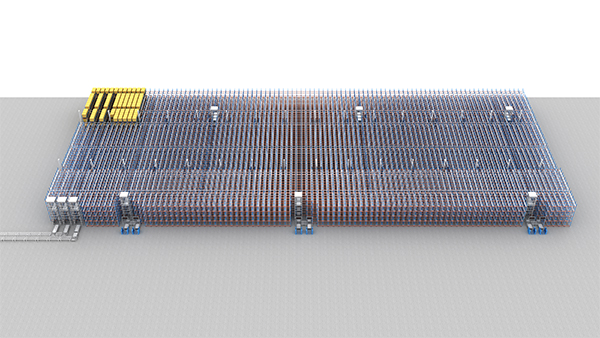

穿梭车立库轨道作为穿梭车行走的基准载体，轨道安装状态，会影响穿梭车行驶平顺性、定位表现、换向稳定性以及设备使用周期。轨面高低差、直线走向、轨距偏差、接头错位超出允许范围，容易带来脱轨、卡滞、换向不畅、轮组磨损加快、运行异响等现象。单向穿梭轨道，或是四向穿梭车十字交叉轨道，都可以从基础复核、轨道预装、调平固定、接头处理、交叉节点管控、复测验收等环节把控各项参数。
施工前期对货架基础与立柱开展复核工作。穿梭车货架属于高位密集货架，土建地面沉降、地坪平整度带来的变化，会传递到轨道之上。轨道铺设前，借助水平仪、激光扫平仪核对货架立柱安装状态，记录立柱垂直度、牛腿支承面标高数值。牛腿是轨道的支撑载体，支承面高低起伏较大时，后续轨道调平会存在不小阻力。老旧厂房改造场景，地坪沉降差异会更为明显，可借助垫板微调支承面，不建议依靠轨道强行拉扯校正。同步核对货架跨距、轨道安装基准线，放出纵向基准线，作为整条轨道的定位参照。
轨距与轨道基准线调整。轨距指两条平行轨道内侧的间距，属于一项核心参数。使用专用轨距尺在多个点位测量，不只采集首尾两处数据。单向轨道保持轨距数值趋于稳定；四向穿梭车十字交叉位置，X向、Y向轨道基准线尽量保持正交，交叉点位偏移，会让换向阶段轮组出现磕碰。轨道安装过程，先完成基准轨固定，再以基准轨为参照调整另一侧轨道，减少误差不断累积。同步调整轨道平行状态，规避轨道形成喇叭口结构，降低穿梭车进出时偏轮的概率。
轨道水平度与高低差调整。单根轨道沿长度方向的高低起伏控制在合理区间，相邻支撑点位之间，不要形成台阶式突变。同一截面两条轨道的相对高差需要留意，两侧轨面高度不一致，穿梭车行驶过程车身出现倾斜，轮体受力偏向一侧，长时间运转后单侧轮子损耗速度加快。借助激光水平仪沿着轨道走向布设测点，收集标高数据，在牛腿支承位置搭配不锈钢薄垫片微调，垫片堆叠层数不宜过多，防止受压之后出现滑移。垫片摆放平整，和受力位置贴合，调平之后做点焊限位处理。
轨道接头属于容易出现异常的区域。轨道对接端面保持平整，去除毛刺，接缝间隙控制在对应区间，间隙偏大容易卡轮；端面上下、左右错位，穿梭车轮体碾过接头位置会产生冲击震动，长期作用下出现松动、异响。切割后的轨道端面打磨光滑，对接时对齐轨头顶面和内侧工作面，维持轮面滚动路径连贯。四向车交叉位置的轨道接头，管控要求高于普通直行接头，十字节点四块轨顶面尽量处于同一平面，内侧交接位置过渡顺滑，不出现凸起、台阶。接头下方布置支承牛腿托举，不采用悬空对接形式。
轨道直线度调整。长距离轨道铺设，容易产生偏差累积，轨道不宜出现弧形、波浪形弯曲。利用激光准直仪投射基准线，从起点到终点持续观测。固定夹具不一次性锁紧，初步定位完成后，沿着激光基准分段校正，状态达标之后再拧紧螺栓。螺栓锁紧顺序由中间向两端推进，减少应力拉扯带来的轨道回弹变形。轨道本体如果存在出厂弯曲，优先校正或者更换，不依靠安装夹具强行拉直。
十字交叉轨道专项调整（四向穿梭车）。十字区域参数调整存在一定难度，X、Y两组轨道交汇，既要维持各自轨道的直线度、标高，还要把控正交状态。交叉轨切口加工状态会影响装配效果，切口位置不发生变形；交叉位置所有轨面维持同一水平面，局部凸起会造成换向阶段轮组顶死。交叉节点支架提升结构刚性，缓冲车辆换向冲击带来的支架形变，减少后期参数偏移。十字区域装配完成后，开展空载换向试运行，多次验证换向流畅程度。
固定、防松与热胀余量处理。轨道压板压紧轨道，不将轨道锁死。钢制轨道随环境温度变化产生热胀冷缩，长轨道按照设计预留伸缩间隙，伸缩点位配套伸缩接头，规避高温挤压拱起、低温拉扯开裂的情况。全部螺栓搭配防松垫圈，锁紧之后标注防松标记；货架震动会慢慢改变螺栓松紧状态，也是后期参数出现变动的诱因之一。焊接点位把控变形幅度，采用分段点焊、间歇焊接的方式，避免一次性满焊造成局部受热翘曲。
全过程复测与空载试车验收。轨道装配全部结束，静置一段时间释放安装应力，再开展终检工作，复测标高、轨距、直线度、平行度、十字正交度、接头错边等项目。检测数值满足要求，再投放穿梭车试跑。优先低速空载全程通行，留意接头、十字交叉区域，观察有无抖动、异响、卡滞；低速调试稳定后，逐步调高行驶速度，持续往复运行，跟踪参数变化。
后期防护与复测维护。安装收尾阶段清理轨道表面焊渣、金属碎屑、螺栓头等杂物；做好成品防护，避免后续施工碰撞踩踏，改变轨道原有状态。正式投入使用后，定期复测轨道参数，关注交叉节点、接头位置、垫片滑移松动情况，沉降风险较高的区域，增加复测频次。
穿梭车轨道精度调整，侧重控制误差累积，维持行走工作面平顺连贯。四向穿梭车十字节点的调整容错空间偏小，基准放线、支承调平、接头打磨、正交校验等环节做好跟进，有助于穿梭车长时间平稳行驶、顺畅换向。
